混合料性能

中等及粗骨料颗粒 细骨料颗粒, 即粘土和白垩 (Rc的抗拉强度一般为1MPa.)
强度 Rc > 3MPa Rit > -0.2/0.25MPa
浸泡强度 Rimm > 80% Rimm > 80%
冻胀限制 如果符合上面的不需要测试 目的是为了实用没有隆起 <2 or 3 mm
SO4 和S的限制 通常没有必要限制 需要限制–参考 BP/16

Rc表示抗压强度.

Rit表示间接拉伸强度.

Rimm表示该标本的固化后，在水中无保护的密封固化初期强度比，标本的强度在密封条件下完全固化.

值得注意的是,这些建议适用于所有HBM,无论混合物的霜冻敏感性或游离状态的土壤.



毛细管吸收实验

英国的材料 亚洲的材料
湿密度 – kg/m3 1950 1940
密封 28 天的抗压强度 – N/mm2 2.4 2.6
浸泡固化的抗压强度 – N/mm2 2.0 2.25
毛细管吸收 – mg/mm2 0.05 0.37
D试样立方体的强度 – N/mm2 2.45 1.8

非常严格的毛细吸收测试（CAT）评估预制混凝土的耐久性能指定的极大值为 1 mg/mm2

Comparative results for different "concretes" are given below.

材料/种类 固化时间 平均密度 – kg/mm2 毛细管吸收实验 – mg/mm2
石灰岩 18000000年 2400 0.3 & 0.52
人造石块 28 天 1990 0.19 & 0.30
CIC ecoProactive™ 28 天 1950 0.05 & 0.37

这种测试方法被用于鉴定可塑的预制混泥土和用HBM制作的相同稠度的混合物，经机器压实后而达到的预期性能.

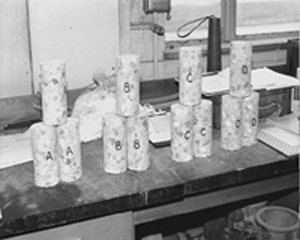

stones
